应用范围
适用于各种环境温度较高，且对油温有要求的各类机械设备。
功能特点
使用国际知名品牌压缩机及制冷部件，保证高可靠运行。
CPU全自动控制，精度高，并提供报警输出信号，确保主机的正常运转。
最高可适用于环境温度小于50℃的环境下。

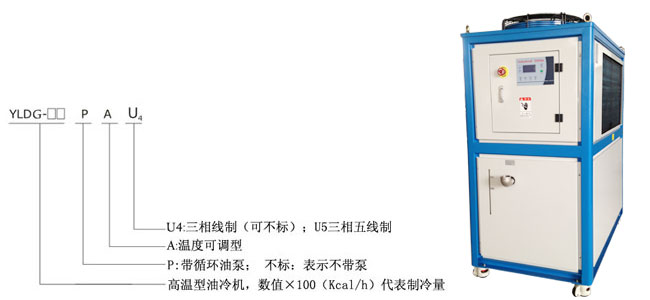

型号说明
选型指南
先确定好设备发热量，发热量计算好后，即可根据制冷量的大小选择油冷机。一般油冷机的制冷量须为实际发热量的1.3~1.5倍左右。
规格及技术参数 | ||||
型号 | YLD120 | YLD150 | ||
制冷能力 | [Kcal/h] | 12000 | 15000 | |
温控范围 | 20~35℃可调 | |||
使用条件 | 环境要求 | [°C] | 5~50°C,通风良好，无粉尘及腐蚀性气雾，无日晒雨淋，无热辐射，无震动 | |
油温 | [°C] | 15-50 | ||
总电源 | 3PH/AC380V±10%/50Hz | |||
无油泵输入功率 | [Kw] | 6.0 | 7.0 | |
带油录输入功率 | [Kw] | 7.5 | 9.5 | |
带油泵输入电流 | [A] | 14 | 18 | |
油泵功率 | [Kw] | 1.5 | 2.2 | |
油泵流量 | [L/min] | 50 | 63 | |
不带油泵流屋要求 | [L/min] | -10%~+ 50% | ||
配管规格 | [内螺纹] | G11/4" | G11/4" | |
外形尺寸 | 宽 | [mm] | 700 | 700 |
厚 | [mm] | 1095 | 1095 | |
局 | [mm] | 1290 | 1390 | |
重屋 | [Kg] | 220 | 280 | |
制冷剂 | R22 | |||
安全保护 | 冷媒高低压保护、过载/短路/延时保护、电源缺相/逆相/过压/欠压保护 | |||
YLD120-150尺寸图 | ||||||||||
型号 | A | B | C | D | E | F | G | H | I | J |
YLD150 | 700 | 1095 | 1338 | 660 | 870 | 120 | 390 | 170 | G1/4" | G1/4" |
YLD180 | 700 | 1095 | 1438 | 660 | 870 | 120 | 390 | 170 | G1/4" | G1/4" |
备注：
安装时，在空气吸入口处需保留≮80cm的空间，在热风排出口处需保留≮200cm的空间。
以上冷却能力在油温35°C、环境温度35°C条仵下测得，冷却能力随环境温度越高。油温越低而下降。
本公司产品不断改进，具体结构尺寸与以上参数可能有所区别。
